Összefogtak a legnagyobb chipgyártók

A világ legnagyobb félvezetőgyártói létrehozták a Global 450 kutatás-fejlesztési konzorciumot, amelynek célja a 450 milliméter átmérőjű szilíciumszeletek használatára való átállással kapcsolatos költségek megosztása.

Az Intel, az IBM, a Samsung, a TSMC és a GlobalFoundries is tagja annak a konzorciumnak, amely együttműködésben fejleszti a 450 milliméteres waferek feldolgozásához szükséges technológiát. A fejlesztések központja New York államban lesz, amely az utóbbi időben valóságos félvezetőipari fellegvárrá nőtte ki magát, itt, East Fishkillben található az IBM legújabb, legmodernebb chipgyára és a GlobalFoundries pedig Malta városában építi új üzemét, amely 2012-ben áll tömegtermelésbe - itt kezdetben 300 milliméteres wafereket dolgoznak fel, a GlobalFoundries várhatóan a 14 nanométeres csíkszélességű technológiájánál áll át 450 milliméteres szeletekre.

A Global 450 kezdeményezést Andrew Cuomo, New York állam kormányzója jelentette be tegnap, hozzátéve, hogy a szövetségi állam 400 millió dollárral támogatja a kezdeményezést. A fejlesztések központjául a University of Albany-n található College of Nanoscale Science and Engineering szolgál, ahol a most épülő NanoFab West ad otthont a 450 milliméteres wafereket megmunkáló berendezéseknek és EUV levilágítóknak.

Több mint kétszer akkora terület

A félvezetőiparban jelenleg a 300 milliméter átmérőjű szilíciumszeletek alkalmazása terjedt el, a gyárak ezekből alakítják ki a különféle chipeket. A nagyobb, 450 milliméteres waferek bevezetése régóta terítéken van a fajlagos költségek leszorítása és a gyártási kapacitás növelése érdekében, azonban eddig kevés előrelépés történt ezen a területen, amelynek legfőbb oka az átállás borzasztó tőkeigénye. Az új, nagyobb szilíciumszeletek megmunkálásához a jelenleg elterjedt chipgyártó berendezések javát le kell cserélni, valamint új technológiai fejlesztésekre is szükség van.

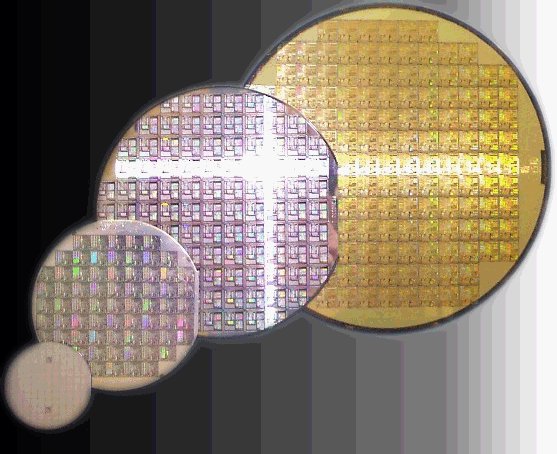

A 300 milliméteres waferek 2001-ben jelentek meg a tömegtermelésben és fokozatosan kiszorították a 200 milliméteres szeleteket a gyártósorokról azokon a területeken, ahol a nagyobb méretű chipek miatt fontos a kihozatal és a költség. Egy 450 milliméteres wafer felülete több mint kétszer nagyobb egy 300 milliméteresnél, így kétszer több chip fér el rajta azonos magméretet feltételezve - könnyen belátható, hogy nagyobb szilíciumszelet alkalmazásával csökken az egy lapkára alacsonyabb fajlagos költség és környezetterhelés, miközben a gyártási kapacitás is növekedik.

/

Nagyobb beruházási költség

Ugyanakkor azt sem szabad elfelejteni, hogy a 450 milliméteres waferek bevezetésének költsége számottevően megnöveli egy modern chipgyár felépítéséhez szükséges beruházás méretét - az ITRS szerint egy 22 nanométeres csíkszélességű alkatrészeket előállító, 450 milliméteres wafereket megmunkáló üzem költsége meghaladhatja a 10 milliárd dollárt is. Ezért csak a legnagyobb gyártók engedhetik meg maguknak az átállást, és csak azokon a területeken, ahol kritikus fontosságú a nagy kapacitás .
