Nagyobb gyorsítótár kerülhet az AMD processzoraiba

[Silicon Strategies] Az AMD bejelentette, hogy licenceli a svájci Innovative Silicon technológiáját, amely silicon-on-insulator gyártástechnológiával készülő chipek esetén teszi lehetővé kondenzátor nélküli, csupán egy tranzisztort tartalmazó beágyazott memóriacellák építését. A megállapodás szinte napra pontosan egy évvel azután történt, hogy az ISi bejelentette a Z-RAM technológiát.

[Silicon Strategies] Az AMD bejelentette, hogy licenceli a svájci Innovative Silicon technológiáját, amely silicon-on-insulator gyártástechnológiával készülő chipek esetén teszi lehetővé kondenzátor nélküli, csupán egy tranzisztort tartalmazó beágyazott memóriacellák építését. A megállapodás szinte napra pontosan egy évvel azután történt, hogy az ISi bejelentette a Z-RAM technológiát.

Kondenzátor nélkül

Az Innovative Silicon állítása szerint a Z-RAM (zero-capacitor) cellák ötödannyi helyet foglalnak, mint a cache memóriákhoz hagyományosan használt, több tranzisztorból álló SRAM cellák, illetve fele annyit mint az egy kondenzátorból és egy tranzisztorból felépülő beágyazott DRAM cellák. Ez összességében azt jelenti, hogy a Z-RAM használatával adott magméret mellett lényegesen nagyobb cache-t tartalmazó chipek gyárthatók. Az eljárás kapóra jöhet az AMD-nek, amely silicon-on-insulator technológiával állítja elő processzorait.

"Az ISi Z-RAM beágyazott memóriája által ígért látványos sűrűség-növekedés révén nagyobb cache-t tartalmazó processzorok hozhatók létre, amelyek nagyobb teljesítményt és kisebb I/O energiafogyasztást érnek el" -- mondta Caig Sander, az AMD gyártástechnológiai fejlesztésekért felelős vezetője. "Megnéztük az Innovative Silicon adatait és nagyon ígéretesek, azonban még meg kell bizonyosodjunk róla hogy ez a saját alkalmazási körülményeink között is működőképes."

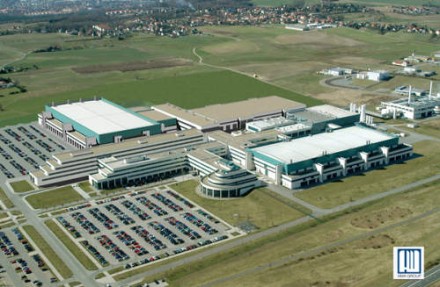

Az AMD drezdai chipgyárai

Akár már 65 nanométeren?

Az AMD jelenleg 90 nanométeres csíkszélességgel gyártja legfejlettebb processzorait, de a vállalat feltett célja hogy még az idén bevezesse tömegtermelésben a 65 nanométeres technológiát. E folyamat kulcsa a drezdai Fab30 szomszédságában a tavalyi év végén megnyitott Fab36 félvezetőgyár, amely segítségével az AMD két és félszeresére növelheti chipgyártó kapacitását. A 65 nanométeres lapkák tömegtermelése a tervek szerint 2006 közepén indulhat be, 2007-re pedig már csak ilyen chipek kerülnek le a futószalagokról.

Sander elmondása szerint a Z-RAM teszelése a vállalat 65 nanométeres csíkszélességű gyártósorain kezdődhet meg a drezdai chipgyárban, azonban azt nem árulta el, hogy vajon a vállalat már a 65 nanométeres csíkszélességű processzorai esetén bevezeti tömegtermelésben a Z-RAM-ot. Sander arra a kérdésre sem válaszolt, hogy az AMD mennyi idő alatt tudja bevezetni a technológiát. Az Innovative Silicon állítása szerint a Z-RAM 90 és 22 nanométer közötti csíkszélességű lapkákban alkalmazható.
