Interkontinentális együttműködés négy félvezetőgyártó óriás között

[HWSW, WSJ] A világ legnagyobb félvezetőgyártó cégei közé tartozó STMicroelectronics NV, a Motorola és a Philips Electronics NV pénteken jelentette be, hogy 2005-ig 1,4 milliárd dollárt fordítanak egy, a három óriás és a tajvani TSMC (Taiwan Semiconductor Manufacturing Company) által együttműködésben üzemeltett kutatási és fejlesztési központ létrehozására. A központban az előzetes tervek szerint a következő generációs CMOS (complementary metal-oxide semiconductor) gyártástechnológiák kidolgozása folyik majd.

[HWSW, WSJ] A világ legnagyobb félvezetőgyártó cégei közé tartozó STMicroelectronics NV, a Motorola és a Philips Electronics NV pénteken jelentette be, hogy 2005-ig 1,4 milliárd dollárt fordítanak egy, a három óriás és a tajvani TSMC (Taiwan Semiconductor Manufacturing Company) által együttműködésben üzemeltett kutatási és fejlesztési központ létrehozására. A központban az előzetes tervek szerint a következő generációs CMOS (complementary metal-oxide semiconductor) gyártástechnológiák kidolgozása folyik majd.

Az 1,4 milliárdos befektetésből egyenlő részben veszi ki a részét a francia-olasz ST, a holland Philips és az egyesült-államokbeli Motorola, míg a TSMC szellemi tőkével száll be a projektbe. A Crolles 2 névre keresztelt kutató-fejlesztő központ az STMicroelectronics délkelet-franciaországi Crolles-ban található üzeme mellett kap majd helyet.

A Grenoble-hoz közel fekvő crolles-i kutatóüzemet az ST, a France Telecom, a Philips és a CEA-LETI (a French Nuclear Corporation elektronikai kutatóközpontja) közösen használja. A központban jelenleg csupán egy 200 mm-es waferekkel dolgozó félvezetőgyártó üzem található.

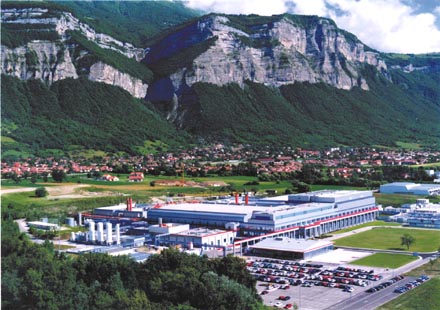

A festői környezetben található crolles-i komplexum

A Motorola bevonásával tovább bővül a Philips, az ST és a tajvani TSMC által múlt hónapban bejelentett fejlesztési együttműködés köre. Amint arról mi is hírt adtunk, a Philips és az STMicroelectronics nemrégiben számolt be arról, hogy együttműködik a világ legnagyobb szerződéses félvezetőgyártó cégének számító TSMC-vel 300 mm-es átmérőjű szilíciumostyák használatához szükséges technológiák kifejlesztésében.

A szintén 300 mm-es waferekre fókuszáló Crolles 2 projektben a négy cég közösen dolgozik majd a 90-32 nanométeres gyártástechnológia kutatásán. A Motorola a SOI (silicon on insulator) technológia alkalmazása, a beágyazott MRAM-gyártás, valamint a rézalapú huzalozás terén szerzett tapasztalatait hozza a szövetségbe, míg az ST és a Philips az analóg CMOS, beágyazott DRAM és SRAM know-how-t.

Az új kutatási-fejlesztési bázis létrehozásának tervéről szóló bejelentés jól illeszkednek a félvezetőiparban az utóbbi időben kibontakozó trendbe: hogy lépést tudjon tartani az iparág rohamos fejlődési ütemével, egyre több gyártó folyamodik együttműködéshez a jövőbeni gyártástechnológiák kifejlesztésében. Elemzők szerint ma a világ legnagyobb chipgyártó cégének számító Intelen kívül alig létezik olyan cég, amely egymaga képes lenne fedezni a kutatás és fejlesztés, valamint a gyárak üzemeltetésének költségeit.

Amint arról többször is hírt adtunk, az amerikai Advanced Micro Devices (AMD) is nemrég jelentette be azon szándékát, hogy a tajvani United Microeletronicsszal (UMC) létrehozandó közös vállalat égisze alatt jelentős beruházással egy szintén 300 mm-es átmérőjű ostyákat előállító chipgyárat épít Szingapúrban. A tervek szerint e gyár 2004-ben készül el, míg a 65 nanométeres technológiát kamatoztató termelés 2005-ben indulhat be.
