Okosabb GPU-t kap a GTX 750 VGA
Második generációs Maxwell-architektúrára váltja a GTX 750 kártyákat az Nvidia. Kívülről változás nincs, az egyes modellek okosabbak lesznek, de a számítási teljesítmény nem módosul. Mi állhat a döntés hátterében?
Meglepő lépésre szánta el magát az Nvidia, a modellszám módosítása nélkül cseréli a GTX 750-es sorozatú grafikus kártyákban dolgozó lapkát, a GM107-es chipek helyére a modernebb, a GTX 960-ról és 950-ről már ismert GM206-os egységek kerülnek.
Az AI és a nagy full-full-stack trend Az AI farvizén számos új informatikai munkakör születik, vagy már ismert munkák kapnak új nevet és vele extra elvárásokat is.
Az Nvidia lassan két éve, 2014 februárjában dobta piacra a GeForce GTX 750 és 750 Ti kártyákat, melyek a vállalat első Maxwell mikroarchitektúrát használó termékei voltak. A VGA-k több szempontból is jól sikerültek, hisz az alacsony fogyasztáshoz jó teljesítmény társult, ráadásul mindezt egy relatíve olcsón legyártható termékkel sikerült elérni. A szóban forgó kártyákra a GM107 kódnevű GPU-t pakolta fel az Nvidia, melynek lapkája mindössze 148 mm² területű, amivel kifejezetten kicsinek számít a grafikus processzorok aktuális mezőnyében.

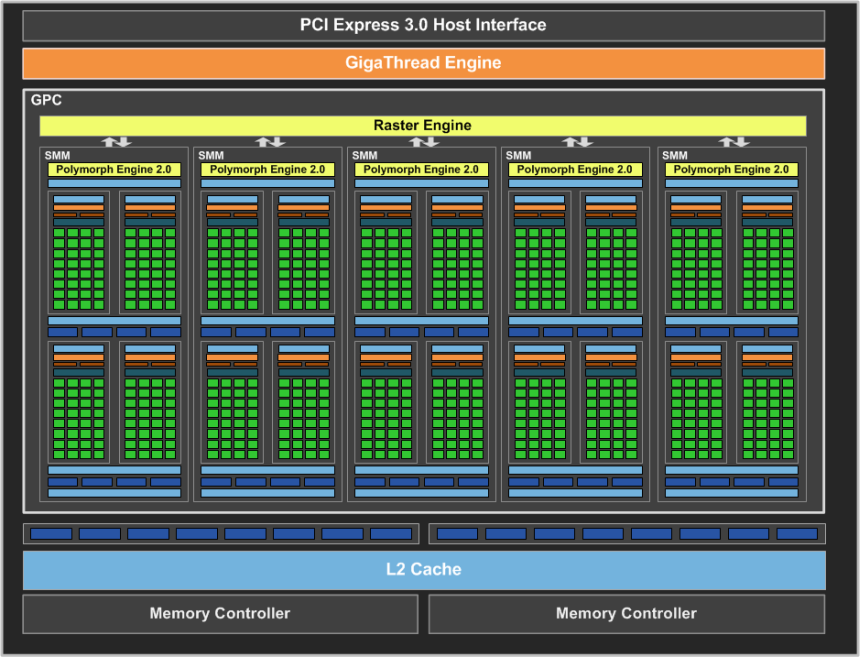

GM107
A vállalat bő fél évvel később dobta piacra a GTX 980-at, ami már a második generációs Maxwellre épül. A mikroarchitektúra második iterációja több ponton változott az GM107-ben látottakhoz képest. Az SMM (Maxwell streaming multiprocesszor) modulok 64 kB helyett már 96 kB-os helyi adatmegosztással (LDS, Local Data Share) rendelkeznek, ami mellett még jó néhány új technológiát bevezetett a gyártó.
A harmadik generációs Delta Color Compression támogasával párhuzamosan a Multi-Pixel Programming Sampling, az Nvidia VXGI (Real-Time-Voxel-Global Illumination), a VR Direct, a Multi-Projection Acceleration, a Multi-Frame Sampled Anti-Aliasing (MFAA), illetve a Dynamic Super Resolution is elérhetővé vált. Mindezzel a Maxwell második generációja már a DirectX 12 legmagasabb futtatási szintjét, a D3D_FEATURE_LEVEL_12_1-et is támogatja.

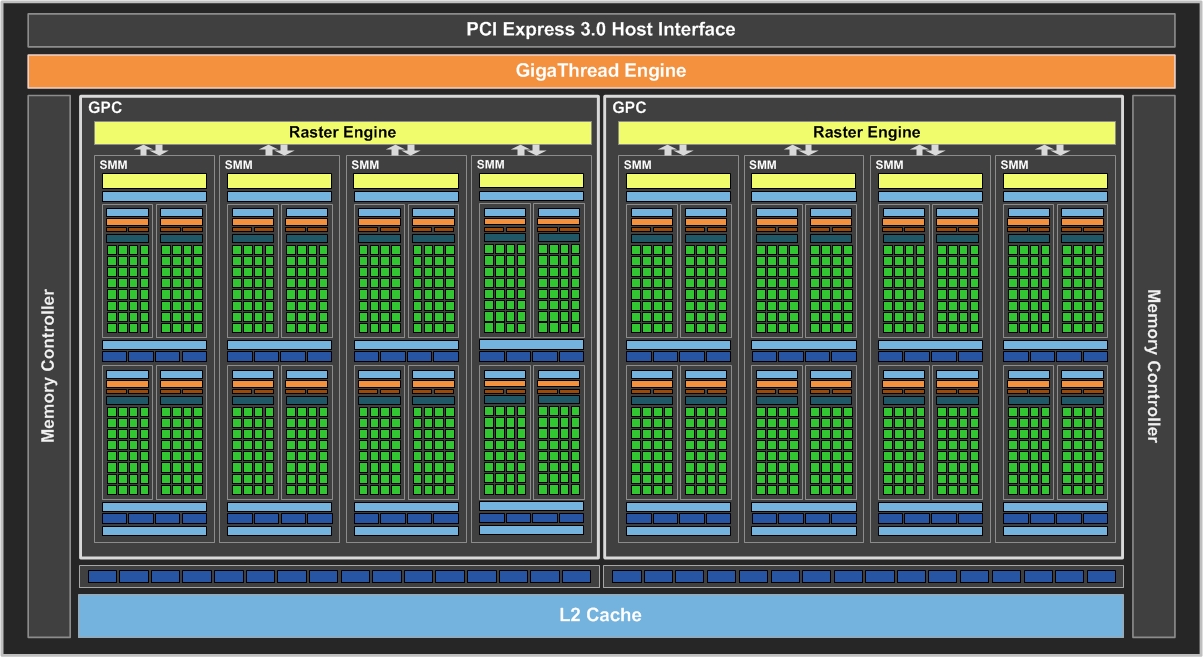

GM206
A fixfunkciós NVENC egység is változott, ami a H.264-es anyagok nagyobb felbontású (1440p/60FPS, 4K/60FPS) kódolása mellett már a HEVC formátumot is kezeli. Ezeknél sokak számára feltűnőbb változás a HDMI 2.0 támogatása. A különféle megjelenítők csatlakoztatására hivatott interfész aktuális legújabb verziója már 60 Hz-es képfrissítés mellett is képes 4K felbontású adatfolyam továbbítására.
Mi állhat a háttérben?
Egyelőre nincs hivatalos magyarázat arra, hogy az Nvidia miért cseréli le csendben a 750-es kártyák GPU-ját. A két generáció között ugyanis jelentős változások vannak: a modernebb lapka a fentieknek megfelelően okosabb, azonban alapterülete 227 mm² - vagyis lényegesen nagyobb és drágábban gyártható, mint az előd, ezt a költséget az Nvidia benyeli, az “új” kártyák az előzőekkel egy árszinten és néven jelennek meg. Annyira, hogy pusztán a csomagolás alapján a modernizált 750-eseket nem is lehet majd megkülönböztetni a régiektől, a vásárlás így kicsit lottóhúzás jellegű lesz.
A meglévő lapkák újrahasznosítása általános a GPU-gyártók között, eddig azonban az azonos lapkák átcímkézése volt a divatos, vagyis szinte ugyanazt a modellt frissített számozással adták ki a gyártók - ezt a gyakorlatot mind az AMD, mind az Nvidia szívesen alkalmazta. Most ennek gyakorlatilag fordítottja zajlik, egy kártya úgy kap csendben jelentős frissítést, hogy márkázása nem változik.
Tippünk szerint a háttérben például a gyártás racionalizálása állhat, az eredeti lapka termelését megszüntethető, az ahhoz tartozó litográfiai maszkok pedig kivonhatóak forgalomból. Ez számottevő költségcsökkentést hozhat, ami ellensúlyozhatja a nagyobb alapterület magasabb költségeit. Ennek akkor lehet értelme, ha a 750-es sorozat leváltása amúgy is küszöbön áll - várakozásunk szerint itt, a középkategóriában debütál majd először a vadonatúj Pascal mikroarchitektúra, amelyet (az új, 16 nanométeres gyártástechnológia miatt) először nem a nehezebben gyártható óriás-GPU-knál, hanem a kisebb alapterületű modelleknél vethet be a vállalat.
